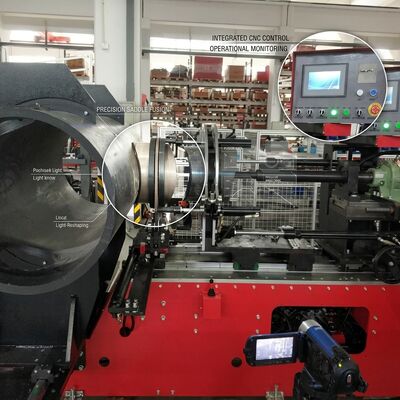

CNC 1600MM เครื่องผลิตการติดตั้ง Saddle อัตโนมัติสาขา Saddle 380V Twin Station CE

ออกแบบมาสำหรับโครงการโครงสร้างพื้นฐานท่อขนาดใหญ่ เครื่องจักรผลิตข้อต่ออานม้า CNC 1600MM เป็นเครื่องจักรระดับสูงสำหรับการผลิตข้อต่อสาขาแบบอัตโนมัติ ระบบ CNC ที่ได้รับการรับรอง CE และใช้พลังงาน 380V นี้สามารถจัดการกับท่อหลักที่มีเส้นผ่านศูนย์กลางตั้งแต่ 800 มม. ถึง 1600 มม. ทำให้เป็นโซลูชันที่เหมาะสำหรับท่อส่งน้ำหลักขนาดใหญ่ ท่อจ่ายก๊าซขนาดใหญ่ และระบบทำความเย็นในอุตสาหกรรม

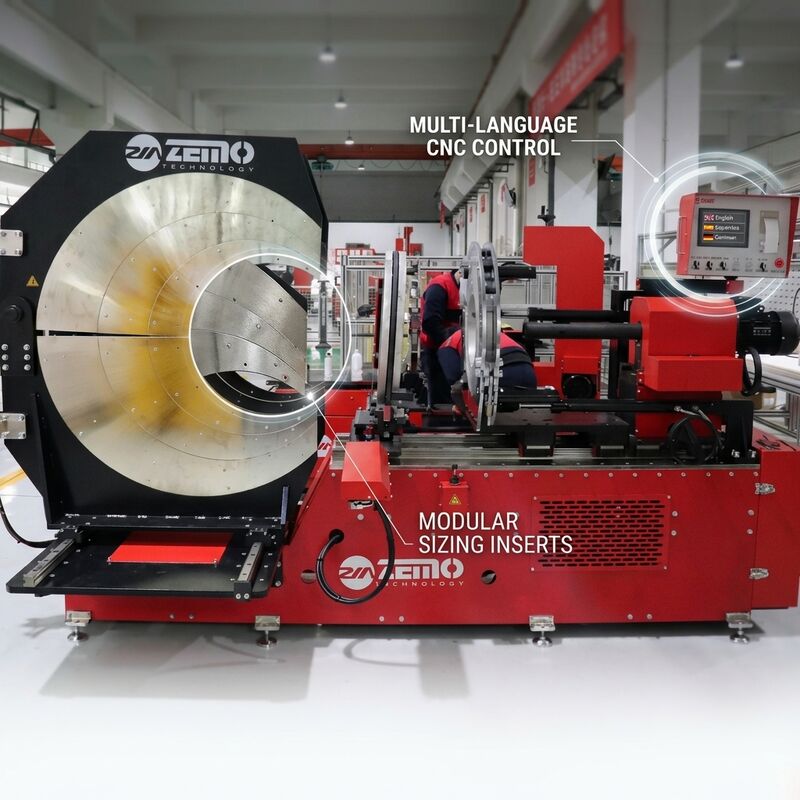

เครื่องจักรใช้ระบบควบคุม PLC ของ Siemens เกรดอุตสาหกรรมพร้อมหน้าจอสัมผัสสีขนาด 10 นิ้ว มีอินเทอร์เฟซผู้ใช้งานหลายภาษาและการจัดการพารามิเตอร์การหลอมตามสูตรสำเร็จรูป สามารถบันทึกการผสมผสานขนาดท่อและวัสดุแต่ละแบบเป็นสูตรสำเร็จรูปที่ผ่านการตรวจสอบแล้ว ช่วยลดเวลาในการตั้งค่าและขจัดข้อผิดพลาดในการป้อนพารามิเตอร์เมื่อมีการเปลี่ยนกะงาน

รุ่น SHM1600-BR ออกแบบมาสำหรับสภาพแวดล้อมการผลิตที่มีปริมาณงานสูง มีสถานีจับยึดไฮดรอลิกคู่ที่ช่วยให้ผู้ปฏิบัติงานสามารถโหลดและยกเลิกการโหลดท่อได้ด้านหนึ่ง ในขณะที่อีกด้านหนึ่งกำลังดำเนินการหลอม ทำให้กำลังการผลิตต่อวันเพิ่มขึ้นเป็นสองเท่าเมื่อเทียบกับเครื่องจักรแบบสถานีเดียว โครงเหล็กเชื่อมหนาพร้อมแผ่นเสริมความแข็งแรงช่วยรักษาความแข็งแกร่งของโครงสร้างแม้ในขณะที่จัดการกับท่อ HDPE ขนาด 1600 มม. ที่มีน้ำหนักหลายร้อยกิโลกรัม

1. Siemens PLC พร้อม HMI ขนาด 10 นิ้ว: ระบบควบคุมเกรดอุตสาหกรรมพร้อมการรองรับหลายภาษา การจัดการสูตรสำเร็จรูปสำหรับท่อ/วัสดุมากกว่า 50 แบบ และการแสดงผลกระบวนการแบบเรียลไทม์ของพารามิเตอร์อุณหภูมิ แรงดัน และเวลา
2. สถาปัตยกรรมการผลิตแบบสองสถานี: สถานีจับยึดและหลอมอิสระคู่ช่วยให้เวิร์กโฟลว์การผลิตต่อเนื่อง การโหลดและยกเลิกการโหลดด้านหนึ่ง ในขณะที่การหลอมทำงานอีกด้านหนึ่ง เพิ่มปริมาณงานในโรงงานให้สูงสุด
3. ได้รับการรับรอง CE และ ISO 21307: ปฏิบัติตามมาตรฐานความปลอดภัยและการเชื่อมของยุโรปอย่างสมบูรณ์ พร้อมการทดสอบจากบุคคลที่สามที่เป็นอิสระและเอกสารทางเทคนิคที่ครอบคลุมสำหรับการยื่นเสนอโครงการ
4. ระบบไฮดรอลิกกำลังสูง 380V: พลังงานสามเฟส 380V ขับเคลื่อนหน่วยไฮดรอลิก 3KW ที่ให้แรงจับยึดสูงสุด 10MPa พร้อมวาล์วสัดส่วน Bosch Rexroth จากเยอรมนีเพื่อความแม่นยำในการวางตำแหน่งระดับมิลลิเมตร
5. ระบบปรับศูนย์กลางอานม้าอัตโนมัติ: การวัดด้วยเลเซอร์และการจัดตำแหน่งด้วยเซอร์โวไดรฟ์จะจัดตำแหน่งข้อต่ออานม้าบนยอดท่อโดยอัตโนมัติภายในความคลาดเคลื่อน 0.5 มม. ขจัดข้อผิดพลาดในการวัดด้วยตนเองบนท่อขนาดใหญ่
6. เครนยกท่อในตัว: รอกไฟฟ้า 2 ตัว ความจุ 500 กก. พร้อมการควบคุมแบบแมนนวลช่วยให้การโหลดและจัดตำแหน่งท่อหนักขนาด 800-1600 มม. ทำได้ง่ายขึ้น ลดการพึ่งพาเครนและความเหนื่อยล้าของผู้ปฏิบัติงาน
7. การจัดการข้อมูลการเชื่อมขั้นสูง: หน่วยความจำออนบอร์ดจัดเก็บข้อมูลการหลอม 5,000 รายการ พร้อมความสามารถในการส่งออกผ่าน USB และ Ethernet เพื่อการรวมเข้ากับระบบการจัดการคุณภาพโครงการ

SHM1600-BR ถูกออกแบบมาสำหรับโครงการโครงสร้างพื้นฐานขนาดใหญ่ที่ต้องการการผลิตข้อต่ออานม้าปริมาณมากบนท่อ HDPE ขนาดใหญ่ การใช้งานหลัก ได้แก่ ท่อส่งน้ำประปาหลักของเทศบาล เครือข่ายจ่ายก๊าซธรรมชาติขนาดใหญ่ ระบบน้ำหมุนเวียนของโรงไฟฟ้า ท่อรับและท่อระบายน้ำของโรงงานผลิตน้ำทะเล และท่อขนส่งกากแร่ สถาปัตยกรรมแบบสองสถานีทำให้เหมาะอย่างยิ่งสำหรับโรงงานผลิตเฉพาะที่ให้บริการไซต์โครงการหลายแห่งพร้อมกัน

เนื่องจากขนาดและน้ำหนัก SHM1600-BR จะถูกจัดส่งในลังไม้เสริมโครงเหล็กพร้อมแผ่นกันการสั่นสะเทือนภายในสำหรับตู้ PLC และส่วนประกอบไฮดรอลิก พื้นผิวโลหะที่สัมผัสจะได้รับการบำบัดด้วยน้ำมันป้องกันการกัดกร่อนก่อนการบรรจุ การทดสอบการยอมรับจากโรงงานก่อนการจัดส่งครอบคลุมการผลิตที่สมบูรณ์บนท่อ HDPE ขนาด 1600 มม. พร้อมข้อต่ออานม้า ZEMOWELD ให้การรับประกันเต็มรูปแบบ 2 ปี การติดตั้ง ณ สถานที่ (เป็นทางเลือก) และความช่วยเหลือทางเทคนิคตลอดอายุการใช้งานผ่านการวินิจฉัยระยะไกล
